一、
布袋除塵器噴吹管選擇
選擇噴吹管時，其直徑與
脈沖閥出氣管的管徑相當，由于無須耐壓要求，一般都選擇薄壁焊管；噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；噴吹管的壁厚取決于管的長度和材質，選用時要確保噴吹管不會因自重而彎曲即可，如3″淹沒式脈沖閥所選用的噴吹管一般采用焊接鋼管外徑為∮89，壁厚≤4mm。
二、布袋除塵器噴吹口孔徑選擇
一般來說，噴嘴孔徑截面積之和a與脈沖閥出氣口截面積b之比c約等于50％～65％。如3″淹沒式脈沖閥噴吹管上有16個噴嘴，噴嘴孔徑平均15mm，截面積176mm2，a＝16×176＝2816mm2，脈沖閥出氣口直徑為81mm，截面積b＝5150㎜2，則c＝2816/5150＝54％，在 50％～65％的范圍內。我們?cè)谠O(shè)計KDM220-2×6型
袋式除塵器噴吹管時，每根噴吹管上有11個孔，噴吹孔平均孔徑為19mm，總截面積 a＝3117 mm2 ，脈沖閥管截面積b＝5150㎜2，則c＝3117/5150＝60.5％。
脈沖氣流從脈沖閥噴吹后，沿噴吹管的長度方向上，其速度和靜壓力分布是不均勻的，為確保每個噴吹孔的噴氣量相當。設計噴吹管上噴嘴孔徑的大小時，離脈沖閥遠的噴吹孔徑小，一般比離脈沖閥近的噴吹孔徑要小0.5～2.0mm。
三、布袋除塵器噴吹孔形狀選擇
我們通常設計噴吹管的噴吹口時， 噴吹口孔距的公差為±0.5mm，噴吹孔應垂直向下，不能傾斜，其軸心線的垂直度≤0.4㎜，否則噴吹氣流會沖刷濾袋；噴吹口一般是鉆孔成型，這種孔易加工，但噴吹阻力大。為此，我們?cè)谠O(shè)計KDM220型袋除塵器時設計出一種帶翻邊的弧形孔。這種噴吹口不僅能減少系統噴吹阻力 ，而且能使壓縮氣流盡量匯中于一點噴出，以防氣流發散無序沖刷濾袋，從而從結構上減少氣流沖刷濾袋的可能性。
四、布袋
除塵器噴吹管距離花板的距離

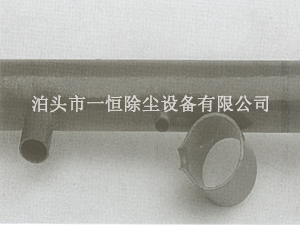

噴吹管上每個噴孔下接有一個導流管，可使噴射出的氣流能集中垂直向下。導流管噴出口與濾袋口的距離h1，對噴吹清灰效果至關重要。因?yàn)閔1值太小，吸進的氣流會太少，影響清灰效果；h1值太大，噴射氣流可能不能進入濾袋。所以h1值可根據射流原理和試驗確定。射流從導流管噴出后，射流不斷將周圍空氣吸入射流之中，射流的斷面不斷擴大，此時的射流流量也逐漸增加，而射流速度逐漸降低直到消失。射流速度開始從射流周邊降低，逐步發展到射流中心。
